工業用

紫外線除菌装置「くりんクリン」

紫外線技術を生かしたUV-Cによる除菌で「これから」の室内環境づくり紫外線技術を生かしたUV-Cによる除菌で「これから」の室内環境づくり

物体に、水に、空気に、いま紫外線技術を生かした除菌への期待が高まっています。紫外線にはUV-C・UV-B・UV-Aがあり、この主波長260nm付近のUV-Cは、直射日光に含まれている波長350nmの紫外放射の約1600倍にも達します。DNライティングでは、1972年から紫外線ランプを自社工場で開発製造しており医療分野やエレクトロニクス、食品加工分野などで多く活用されてきました。除菌対策が求められる今、産業分野で鍛えたノウハウを活かし空気や様々な物体、その表面の除菌に特化したUV-C技術、波長254nmを活用した除菌装置「くりんクリン」を開発。良品率99.99%を記録しているDNライティング秋田工場で製造しています。

43インチタッチ式 デジタルサイネージ

設置工事不要!!

POINT1

細菌・ウイルスに対して、除菌作用のある紫外線ランプを採用。
製品内に浮遊菌を吸い込み、クリーンな空気を循環します。

POINT1

紫外線が装置外へ放射されないため、人がいる場所での連続使用も安全。
カバーを開けると停止する安全設計でメンテナンスも安心。
※部屋の換気は定期的におこなってください。

POINT1

室内設置を考慮し、除菌性能を落とさず静音(35dB)を実現。

POINT1

フィルタータイプや噴霧タイプの製品と異なり、メンテナンスが簡単。
ランプ交換は連続運転を毎日した場合、約1年に1回程度。

POINT1

DNライティング秋田工場で製造しています。

試験データ

60分で約90%、120~180分で約99%の除菌性能があります

※ 空気の入れ替えがない特定の実験環境での結果であり、実使用空間での実験結果ではありません。

紫外線除菌装置の浮遊ウイルスに対する除去性能評価試験(JEM1467付属書D)

※表を右にスクロールして全体を
確認することができます。

浮遊ウイルス数 (PFU/20L-air)
0分 60分 120分 180分
自然減衰 17,000 17,000 12,000 8,300
くりんクリン
Stand
21,000 2,000 130 16
くりんクリン
Basic
56,000 6,000 2,100 370

試験方法:25m3に試験製品を配置。噴霧器で試験ウイルスを噴霧、浮遊させ、製品を運転し、所定時間後、捕獲器で空気を吸引し、ウイルス数を測定する。(試験は1種類のみのウイルスで実施)

試験機関:一般財団法人北里環境科学センター
(北生発20205031607号)

浮遊残ウイルス割合と時間の推移

紫外線除菌のメカニズム

紫外線除菌のメカニズム

光は、眼で分かる可視光と眼で見ることのできない紫外線に大別されます。また、地上に届く紫外線の波長と、オゾン層でカットされる紫外線の波長があり、オゾン層でカットされる紫外線の波長の一部に、除菌作用があります。細菌やウイルスの細胞に紫外線が照射されると、細胞核内のDNAやRNAに直接作用し化学反応が起こります。その結果、ウイルスや細菌の増殖を抑制します。

お電話でのお問い合わせTEL:052-381-5599お電話でのお問い合わせTEL:052-381-5599

空気循環式紫外線除菌装置

くりんクリンStand

くりんクリンStandボタン

ボタンで簡単に運転時間(3時間・12時間・連続)が選べるタイマー付きタイプGC-152S-TMもございます。

年間電気代
設置目安

簡単設置

据置タイプのため取付工事は不要です。

簡単メンテナンス

メンテナンスは、空気取り入れ口のほこりを取るだけでOKです。
ランプは1日24時間運転し、約1年に1回程度の交換
(紫外線ランプ定格寿命8000時間)

仕様

希望小売価格(税抜):オープン

※表を右にスクロールして全体を
確認することができます。

形式 定格 使用ランプ 排出風量
(m3/min)
運転音
(dB)
有効取付目安
(m3)
質量(Kg)
入力電圧
AC(V)
入力電力
(W)
ランプ電力
GC-152S
GC-152S-TM
100 39.5 15×2 GL-15×2 0.8 35 ~75 7.5

●周波数50/60Hz共用

※運転音は ファンメーカーカタログ値
※有効取付目安は上記「設置目安」を参照
※上記の設置目安の除菌率は空気の入れ替えがない 特定の仮定条件における理論計算によるものです。実使用空間での試験結果ではありません。

表面除菌装置

くりんクリンBox

くりんクリンBox装置内

装置内

皿・スプーンからマスクスマートフォン ・ボールペン書類まで、様々な物の除菌が可能です。
庫内の棚・治具をカスタマイズすることで様々な物の除菌が可能です。

高照度仕様のため短時間での除菌可能

波長253.7nmの放射照度3000μW/㎠(照射距離:70mm・室温20℃)を10秒または20秒間照射します。10秒除菌(約20mW•s/㎠)、20秒除菌(約40mW•s/㎠)

簡単設置

据置タイプのため取付工事は不要です。

安全設計

装置内で点灯するため、紫外線には暴露しません。安全装置付で扉を開けると消灯します。

くりんクリンBox装置内

装置内

仕様

希望小売価格(税抜):オープン

※表を右にスクロールして全体を
確認することができます。

形式 定格 使用ランプ 質量(Kg)
入力電圧
AC(V)
入力電力(W) ランプ電力
(W)
GC-64B 100 27 6×4 GL-6×4 11

●周波数50/60Hz共用

注意1:濡れたままでのご使用はしないでください。
注意2:本製品は、医療機器ではありませんので、医療器具、治療器具・用具類の滅菌・殺菌にはご使用になれません。
注意3:理容用器具の消毒には、ご使用になれません。
注意4:劣化や退色を気にされる物へのご使用はお控えください。
注意5:特にシリコーンゴム、プラスチックなど樹脂類への連続照射は、表面劣化、変色の原因となりますのでご注意ください。

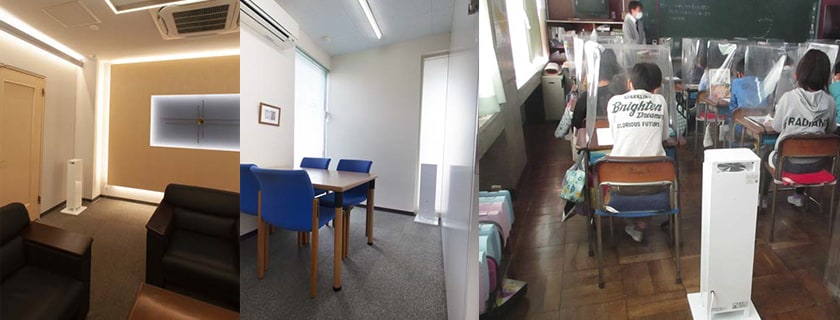

くりんクリン Stand 床置きタイプ 設置例

くりんクリン Stand 床置きタイプ 設置例

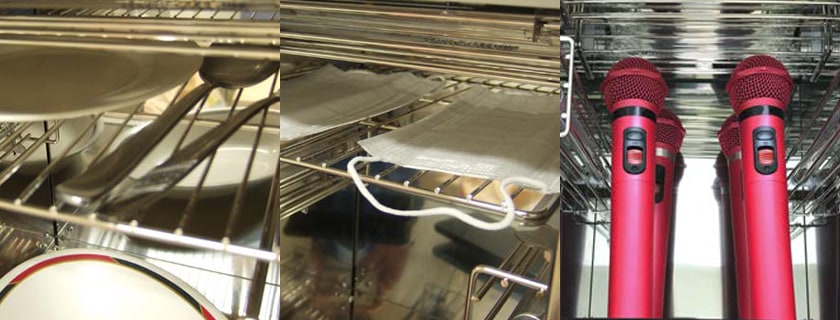

くりんクリン Box 表面除菌 使用例

くりんクリン Stand 床置きタイプ 設置例

用 途 例

スーパー・ドラッグストア・ホームセンター・コンビニ・商業施設 売り場・調理室・倉庫などの浮遊菌除菌
宿泊施設・オフィス・レストラン 客室・会議室・調理室などの浮遊菌除菌
公民館・図書館・公共施設 ホール・閲覧室などの浮遊菌除菌
学校・保育園・幼稚園・教育施設 教室・給食・調理室の浮遊菌除菌
老人ホーム・介護施設 待合室・調理室などの浮遊菌除菌
その他 スポーツジム、マンション
食品工場 作業場・厨房、調理台・機械類の表面除菌
食品のカビ、菌の抑制
電子工場・製薬工場 クリーンルームなどの浮遊菌除菌

注 室内空気を循環しての除菌効果は、空気の清浄度、除菌率/回、風量、循環回数、取り付け位置などによって決まります。
